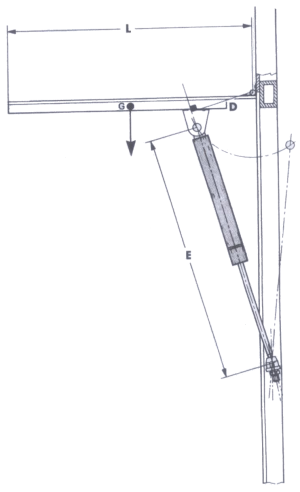

• Le poids du hayon P en kilos;
• La longueur du hayon L en mètres;
• La distance D (en mètres ) entre le point d'application du vérin sur la hayon et l'axe de rotation du hayon;
• Le nombre de vérin nécessaires N;

On détermine la force de poussée du vérin en appliquant la formule suivante:

P X L
——– + 5 = pression du vérin en kg/p
2 N D

Le chiffre 5 représente une force de Kg/p constante équivalente aux action de frottement.

Soit un hayon de :

• Poids P :50Kg
• Longueur L:1.50m
• Distance N:2

50 X 1,5
——– + 5 = 80 kg/p soit 800N environ
2 X 2 X 0.25

Il nous faut donc poser deux verins de 80kp/p

On choisit ensuite les caractéristiques dimensionnellesdu verin, Ø et course, en fonction de la distance voulu entre le point d'application du vérin sur le hayon et le point de fixation sur le montant. la course du vérin est directement en relation avec l'angle d'ouverture du hayon. Pour une ouverture de 90°, on choisiten général:

D
——- =course du vérin
0,8
